派斯特全焊接優點



(一)與管殼式熱交換器相比

  派斯特全焊接熱交換器擴展了墊片式熱交換器的應用範圍,並具備了耐高溫、耐高壓、耐腐蝕以及傳熱效率高的優點,可取代傳統管殼式熱交換器。

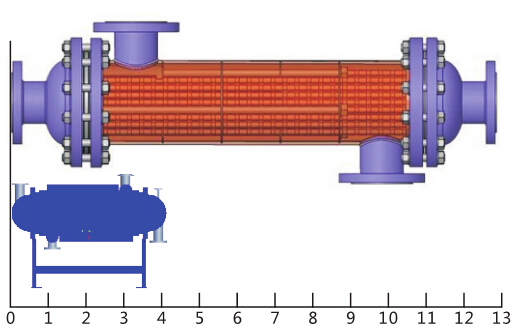

1、結構緊湊:初期投入成本低,占地面積小,相同換熱面積所需占地面積相當於管殼的1/3

省空間並節省投資成本

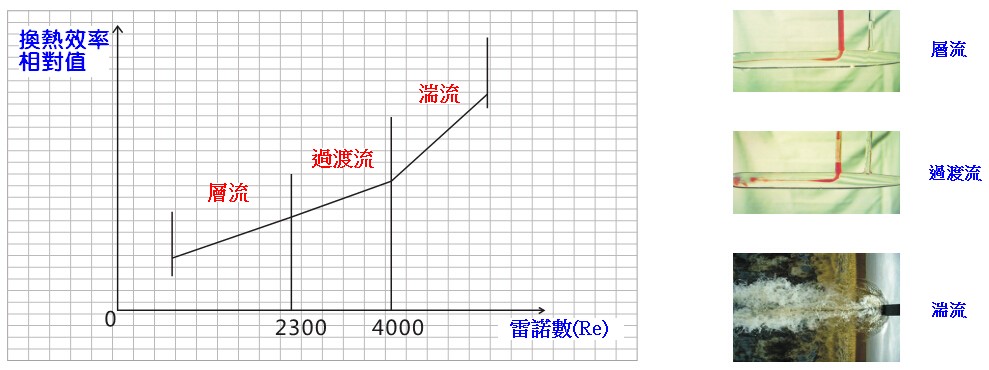

2、換熱效率高:湍流的狀態實現小溫差換熱,換熱面積小,污垢程度低,液體滯留量小。

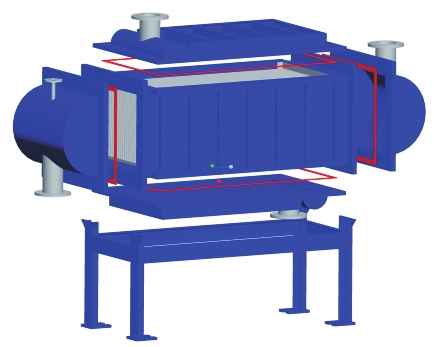

3、清洗較容易:管殼式清洗比較困難,有時候需要抽出管束,而全焊接的可拆開蓋板對內部核心區域進行沖洗。

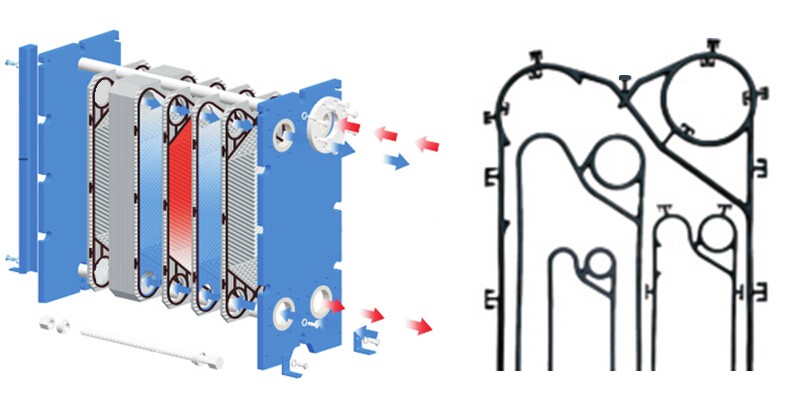

(二)與可拆式板式熱交換器相比

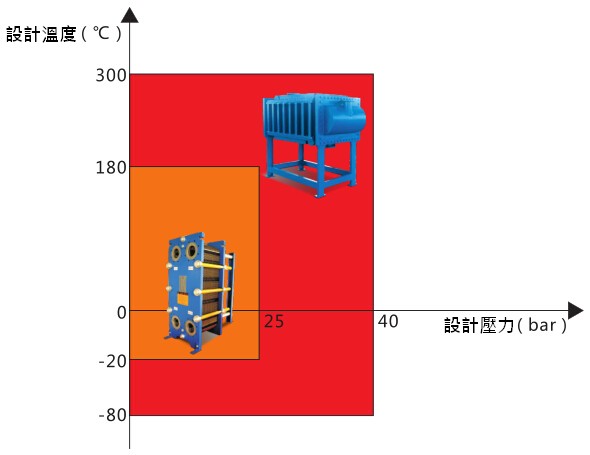

1、耐高溫:溫度可達300℃



2、耐高壓:壓力可達4.0Mpa(40kg/cm2)



3、耐腐蝕:可用於流體對密封墊片有腐蝕的場合;



4、高安全性:可用於易燃、易爆、有毒流體和環境要求安全性很高的生產製程;可拆板式熱交換器可耐溫度和流體完全取決於墊片,這也侷限了可拆板式熱交換器的使用範圍。全焊接熱交換器是板與板直接焊接而成,沒有墊片,應用範圍廣。

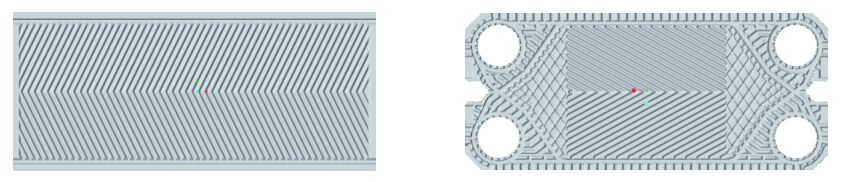

5、高利用率:沒有角孔,增加了有效的換熱面積;在其它條件都相同的情況下:同面積大小的板片,由於全焊接板片沒有角孔,有效換熱面積比可拆式較大。



(三)與其它全焊接熱交換器相比

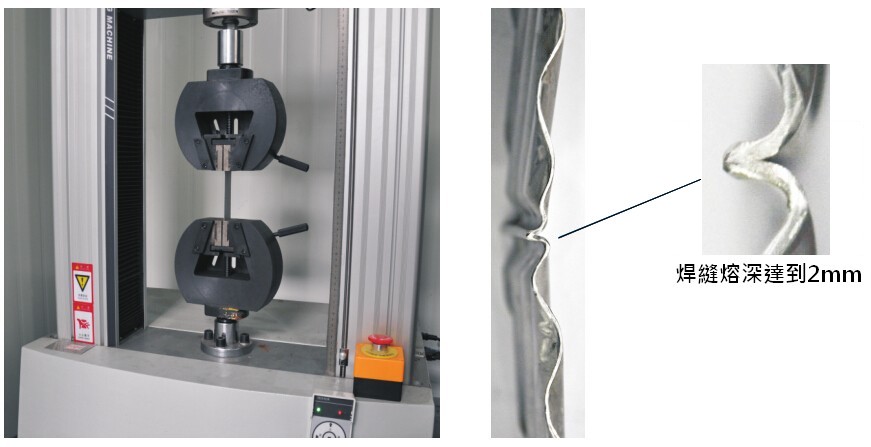

1、焊接強度高:板材焊接強度高於母材



2、熱影響區域小:熱變形小,減少腐蝕,避免應力腐蝕開裂。


雷射焊                                            傳統氬焊

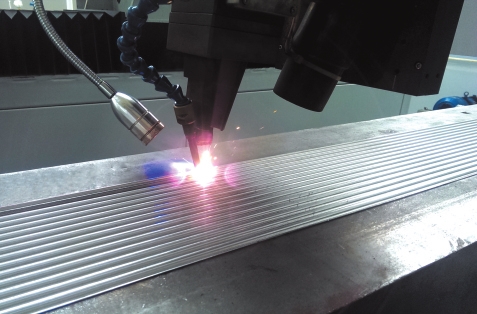

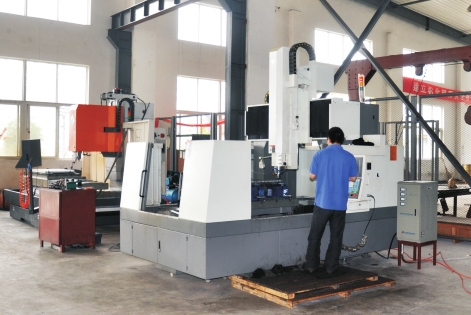

3、採用自動雷射焊接:焊接穩定性高,板片厚度可焊到0.6mm,提高了熱交換器的換熱效率,減少使用者前期投入設備成本。

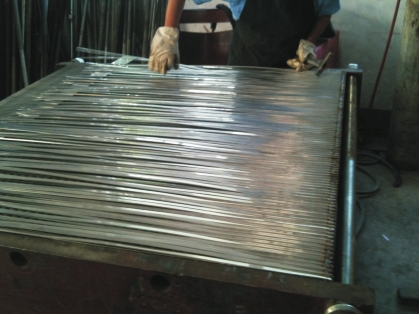

派斯特自動雷射焊                                            其他廠牌手工氬焊



4、無接觸焊接:無機械變形,焊接外表美觀。

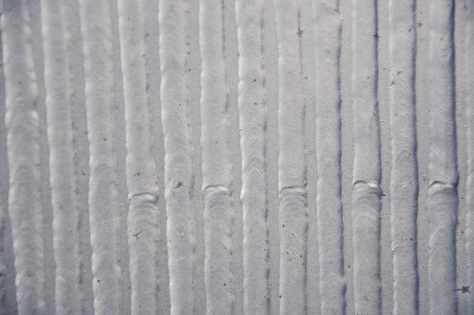

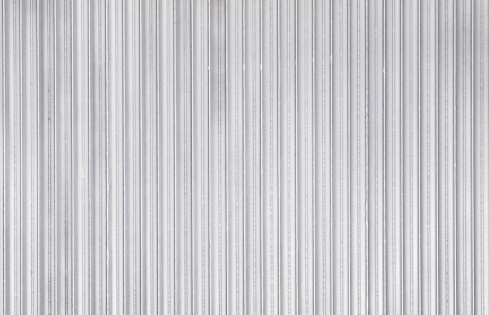

派斯特雷射焊道                                              其他廠牌氬焊道


5、焊接後整機收縮率小,變形量小,整機尺寸能保證。

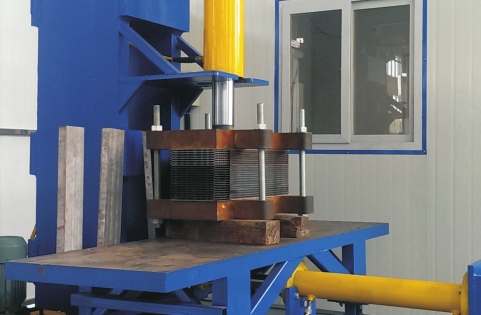

派斯特雷射焊接無收縮                                              其他廠家氬焊後收縮

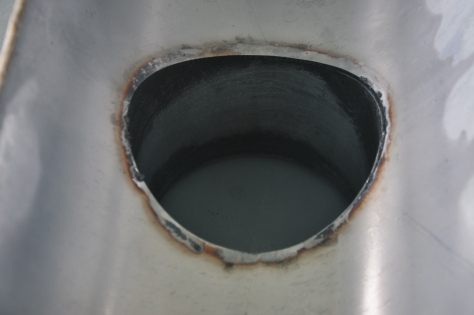

6、管口內部修整:箱開口尺寸與接管尺寸一致,管箱內接管不會凸出,保證熱交換器流體不會滯留在熱交換器內。



派斯特介面處理                                                      其他廠家介面處理


7、預緊力提供裝置:避免運行時由於液體衝擊抖動磨損。



8、板片模具採用延合模設計:使板片拉伸變形量小,板片減薄量小,延長使用壽命,避免破孔。
